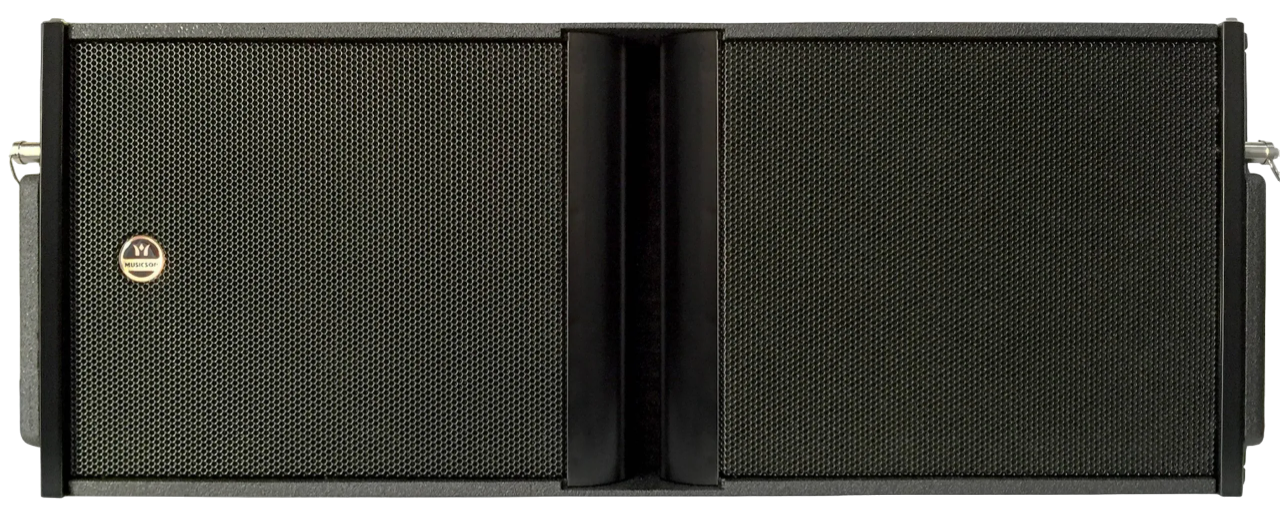

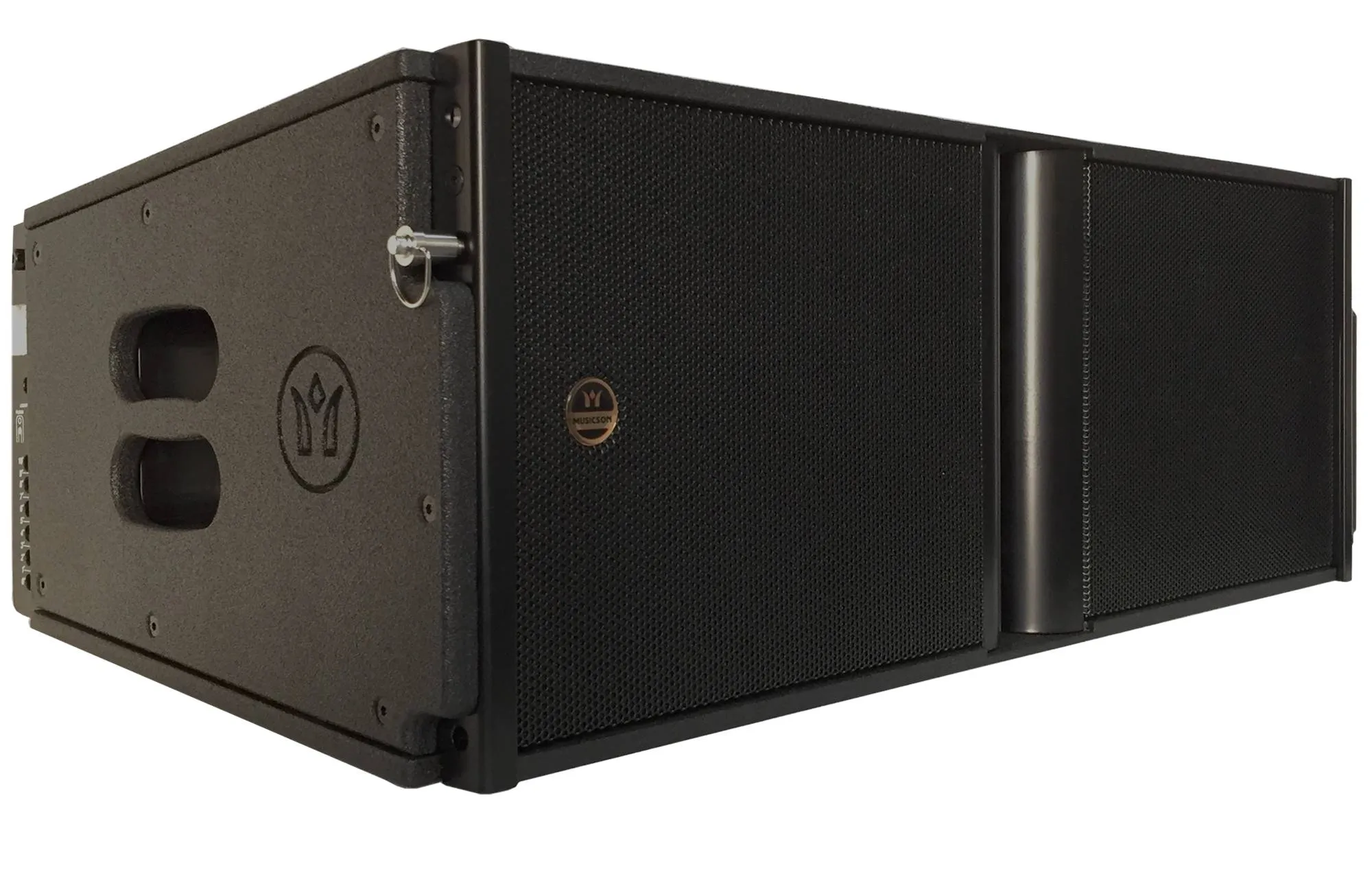

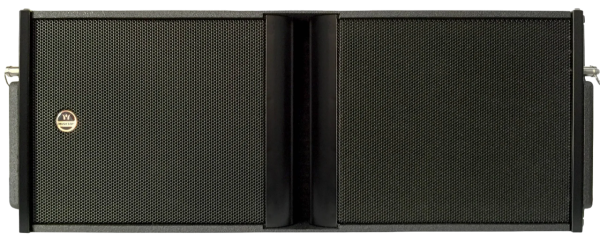

Musicson ha optado para su diseño por una diseño simétrico en cuanto a disposición de componentes y coaxial en las vías de medios y agudos, con lo que se consigue un patrón de cobertura horizontal constante y libre de cancelaciones en las regiones cercanas a los puntos de cruce entre vías.
Para la reproducción de frecuencias graves, se ha optado por un diseño doble pasabanda de 6º orden en los que se han empleado 2 altavoces de 10” con bobinas móviles de 52mm contruidos con potentes conjuntos magnéticos de neodimio.
De esta forma, se maximiza el rendimiento del sistema en un ancho de banda más estrecho a la vez que se minimiza el desplazamiento y fatiga de los componentes.
Para la vía de medios se ha empleado un altavoz de 8” con bobina móvil de 52mm con una potente estructura magnética de neodimio. Para controlar su dispersión horizontal, se ha acoplado a un difusor y además se ha ensamblado cargado con un corrector de fase para optimizar su respuesta y rendimiento.
Para la vía de agudos, se ha utilizado 2 Motores de Compresión que emplean diafragmas de 1,75 «con diafragma de polímero técnico para aumentar el rendimiento de frecuencias muy altas, con menos distorsión que los metálicos, pero aumentando su vida útil debido a una mayor resistencia a la fatiga mecánica. Diseños optimizados de las estructuras magnéticas y empleo de imanes de Neodimio para conseguir mayores niveles de respuesta en muy altas frecuencias. Ambos motores de compresión van acoplados a un guía-ondas fabricado íntegramente en madera. De esta forma se consigue un timbre más natural y menos agresivo. Además, para el diseño de este nuevo guía-ondas, se han empleado complejos sistemas de simulación y optimización de elementos finitos permitiendo una coherencia total en frecuencias extremadamente altas del order de 19KHz.

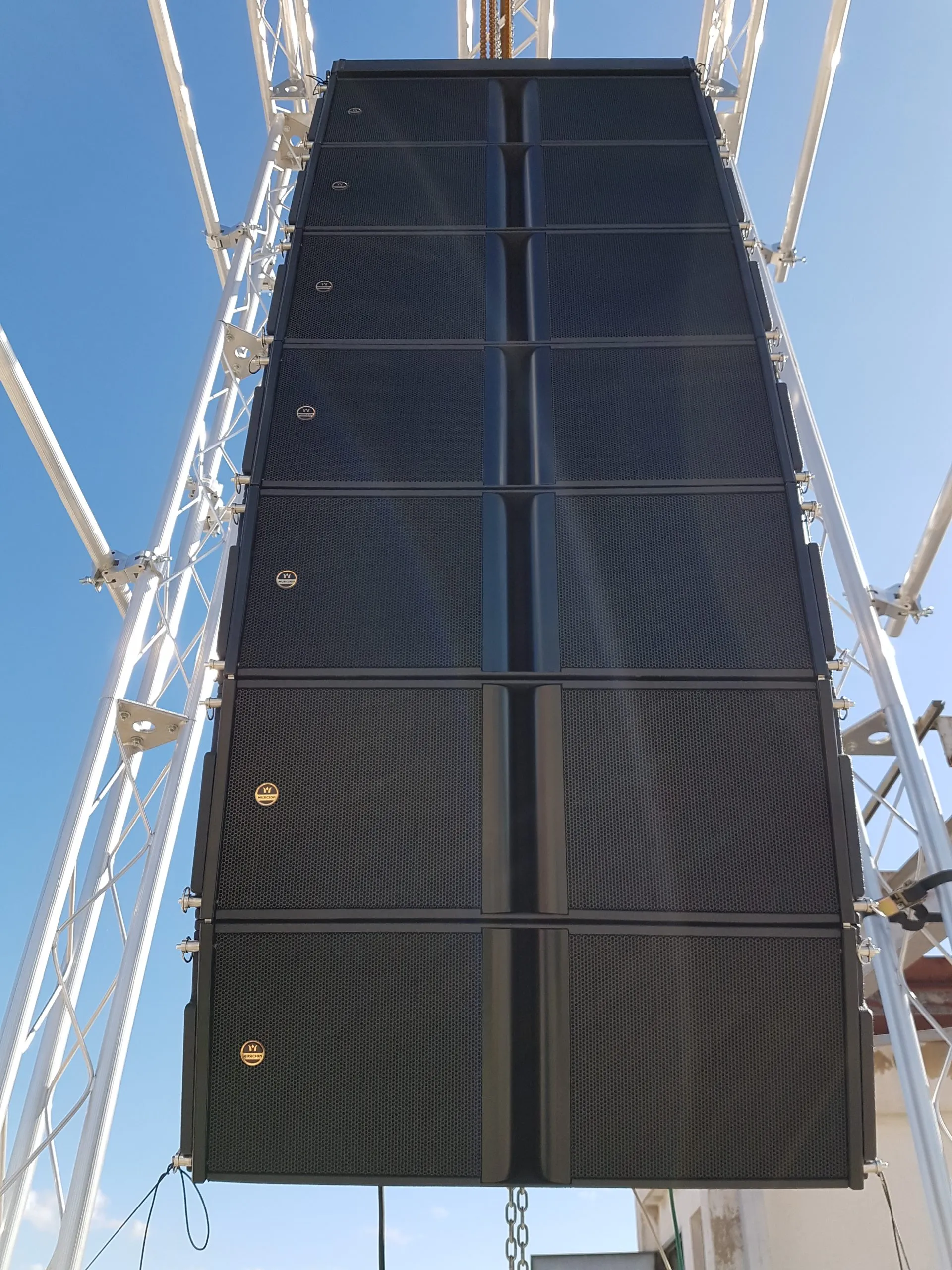

Para el Falcon-210DA se ha diseñado una estructura de rigging ensamblada en el interior del recinto formada por chapas de hierro de 3mm de espesor y fijada en puntos precisos sobre los laterales y trasera del recinto que le confieren una gran resistencia a la tracción aumentando la seguridad en eventos al aire libre.
AMPLIFICACION Y CONTROL FALCON-210
El módulo de amplificación del FALCON-210DA consta de cuatro amplificadores Clase D de 500W cada uno alimentados con una fuente de alimentación conmutada y Universal ( desde 85VAC hasta 265VAC ).

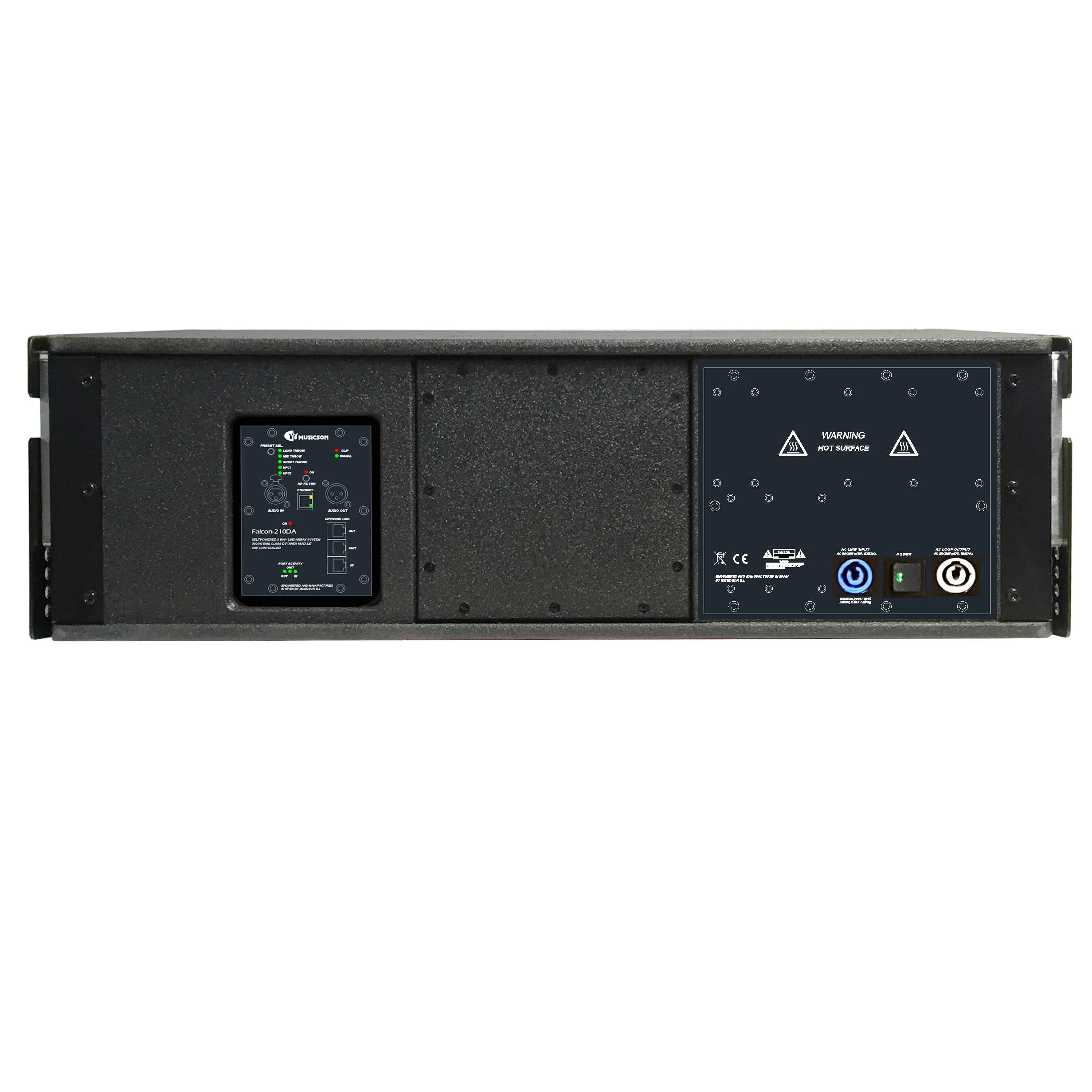

El DSP que controla el sistema tiene una frecuencia de muestreo de 96Khz y una capacidad de cálculo de 64 bits. Dispone de 5 Presets de Fábrica con respuesta todo-rango y 5 presets con filtro pasoaltos para funcionar junto con elementos de subgraves. Cada preset está ajustado en función de la configuración de equipo para ofrecer su máximo rendimento y una respuesta en frecuencia del sistema constante en toda la audiencia. Los distintos presets pueden ser seleccionados mediante un pulsador situado en el chasis trasero del recinto o bien, mediante el software de Monitorización y Control Musicson.
El Software de Monitorización y Control permite, mediante la conexión en serie de los DSP del sistema Falcon-210DA por Ethernet, monitorizar las señales de Entrada/Salidas, cargar en cada elemento el preset de fábrica más adecuado en función de la configuración del sistema, aplicar filtros de X-Over y hasta 10 filtros de ecualización y aplicar retardos de señal y compresores a la señal de entrada. El usuario puede crear sus propios presets y cargarlos en la memoria del DSP para utilizarlos en cualquier momento.
